Stromübertragungskupplungen sind entscheidende Komponenten in verschiedenen industriellen Anwendungen, die für die Übertragung von Strom von einer Welle zu einer anderen verantwortlich sind und gleichzeitig eine Fehlausrichtung und Dämpfungsschwingungen aufnehmen. Als Stromversorgungslieferant verstehe ich, wie wichtig es ist, die Leistung und Zuverlässigkeit dieser Kupplungen zu gewährleisten. In diesem Blog -Beitrag werde ich mit den Leistungstestmethoden für Stromübertragungskupplungen eingehen, mit denen wir unsere Kunden Top -Notch -Produkte garantieren.
1. Drehmomentübertragungstests
Das Drehmoment ist der primäre Parameter, den eine Leistungsübertragungskopplung verarbeiten muss. Um das Drehmoment zu testen - Übertragungskapazität einer Kopplung, verwenden wir eine Drehmomenttestmaschine. Diese Maschine wendet ein allmählich erhöhtes Drehmoment auf die Kupplung an, bis sie sein Nennmoment erreicht oder fehlschlägt.
Wir richten die Kopplung zwischen zwei Wellen auf der Testmaschine ein. Eine Welle ist an einen Motor angeschlossen, der die Antriebskraft liefert, und die andere ist an eine Lastzelle angeschlossen, die das Drehmoment misst. Durch die Überwachung des Drehmoments und der Drehzahl während des Tests können wir feststellen, ob die Kopplung das erforderliche Drehmoment ohne Rutschen oder übermäßige Verformung übertragen kann.
Zum Beispiel im Fall unsererBremstrommelgetreuekopplungWir führen umfangreiche Drehmomentübertragungstests durch. Diese Kupplungen werden häufig in schweren Dienstanwendungen eingesetzt, bei denen ein hohes Drehmoment beteiligt ist, wie in Bergbaugeräten oder in großem Maßstab. Durch diese Tests können wir sicherstellen, dass die Kopplung die spezifischen Drehmomentanforderungen solcher Anwendungen erfüllen kann.
2. Tests für Fehlausrichtungsentschädigung
In Real - World Applications sind Schächte selten perfekt ausgerichtet. Power -Transmission -Kupplungen müssen in der Lage sein, verschiedene Arten der Fehlausrichtung auszugleichen, einschließlich Angular-, Parallel- und axialer Fehlausrichtung.
Um die Kompensation der Drehfehlausrichtung zu testen, verwenden wir ein spezielles Gerät, mit dem wir einen bestimmten Winkel zwischen den beiden durch die Kopplung verbundenen Wellen einstellen können. Anschließend führen wir die Kopplung mit einer bestimmten Geschwindigkeit durch und messen die Leistungsübertragungseffizienz und die Spannungsverteilung innerhalb der Kupplung. Wenn die Kopplung die Leistung reibungslos mit minimaler zusätzlicher Spannung unter der festgelegten Winkelfehlausrichtung übertragen kann, besteht sie den Test.
Bei parallelen Fehlausrichtungstests bewegen wir eine Welle parallel zum anderen um einen bestimmten Abstand. Ähnlich wie beim Winkel -Fehlausrichtungstest überwachen wir die Leistung der Kopplung in Bezug auf die Leistungsübertragung und die Spannungsniveaus. Bei axialen Fehlausrichtungstests wird ein Schaft axial relativ zum anderen bewegt und beobachtet, wie die Kopplung mit der Änderung kauft.
UnserGiicl Drum Gear Kopplungist für einen gewissen Grad an Fehlausrichtung ausgelegt. Durch diese Fehlausrichtungsentschädigungstests können wir die Grenzwerte der Kopplung genau bestimmen und sicherstellen, dass sie die Anforderungen von Anwendungen erfüllt, bei denen wahrscheinlich eine Fehlausrichtung auftritt, z. B. in Fördersystemen oder Pumpen.
3.. Vibrationsdämpfungstest
Vibrationen können vorzeitigen Verschleiß und Ausfall von Kupplungen und anderen verbundenen Komponenten verursachen. Daher ist eine Vibrationsdämpfung ein wichtiger Leistungsaspekt der Leistungsübertragungskupplungen.
Wir verwenden Schwingungssensoren, um die Schwingungsniveaus an verschiedenen Punkten der Kopplung während des Betriebs zu messen. Wir führen die Kopplung mit verschiedenen Geschwindigkeiten und unter verschiedenen Lasten durch, um reale - weltweite Betriebsbedingungen zu simulieren. Durch Vergleich der Eingangsvibrationsniveaus (aus der Antriebswelle) und den Ausgangsvibrationsniveaus (an der angetriebenen Welle) können wir die Fähigkeit zur Schwingungsdämpfung der Kopplung bewerten.

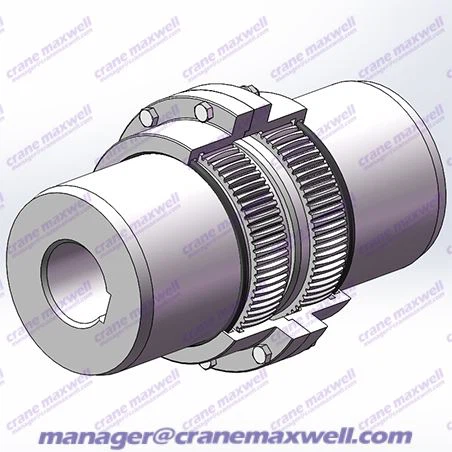

Wenn beispielsweise die Eingangsvibration eine hohe Amplitude hat und die Ausgangsvibration eine erheblich niedrigere Amplitude aufweist, bedeutet dies, dass die Kopplung die Schwingungen effektiv dämpft. UnserAPI -Standard -Zahnradkopplungunterliegt strengen Vibrationsdämpfungstests. Diese Kupplungen werden üblicherweise in der Öl- und Gasindustrie eingesetzt, wo die Minimierung von Vibrationen für die Sicherheit und Zuverlässigkeit der Ausrüstung von entscheidender Bedeutung ist.
4. Ermüdungstest
Kupplungen werden während ihres Lebensdauers wiederholtes Laden ausgesetzt, was zu Müdigkeitsausfällen führen kann. Ermüdungstests sind unerlässlich, um die Haltbarkeit der Kopplung unter zyklischer Belastung zu bestimmen.
Wir verwenden eine Ermüdungstestmaschine, die eine zyklische Belastung auf die Kopplung anwendet. Die Last kann in Form von Drehmoment, axialer Kraft oder einer Kombination aus beiden erfolgen. Die Maschine läuft für eine große Anzahl von Zyklen, typischerweise in der Reihenfolge von Millionen, abhängig von der erwarteten Lebensdauer der Kupplung.
Während des Tests überwachen wir die Kopplung auf Anzeichen einer Crack -Initiierung oder -ausbreitung. Wenn die Kopplung der angegebenen Anzahl von Zyklen ohne erhebliche Schäden standhalten kann, erfüllt sie unseren Anforderungen an den Ermüdungswiderstand. Dies ist besonders wichtig für Kupplungen, die in hohen Geschwindigkeit oder kontinuierlichen Betriebsanwendungen verwendet werden, da sie anfälliger für Ermüdungsversagen sind.
5. Temperaturtests
Die Temperatur einer Kopplung kann während des Betriebs aufgrund von Reibung und Stromverlusten steigen. Hohe Temperaturen können die Materialeigenschaften der Kopplung beeinflussen und zu vorzeitiger Ausfall führen.
Wir verwenden Temperatursensoren, um die Temperatur an verschiedenen Teilen der Kopplung während des Betriebs zu messen. Wir führen die Kopplung mit unterschiedlichen Geschwindigkeiten und Lasten aus und erfassen die Temperaturänderungen im Laufe der Zeit. Wenn die Temperatur eine bestimmte Grenze überschreitet, zeigt sie an, dass es Probleme mit dem Design oder der Schmierung des Kopplings geben kann.
Beispielsweise kann der Temperaturanstieg in einigen Hochgeschwindigkeitsanwendungen ein kritischer Faktor sein. Durch Durchführung von Temperaturtests können wir das Kopplungsdesign optimieren und die entsprechenden Schmiermittel auswählen, um sicherzustellen, dass die Kopplung innerhalb eines sicheren Temperaturbereichs funktioniert.
6. Materialtests
Die Leistung einer Stromübertragungskopplung hängt auch stark von der Qualität ihrer Materialien ab. Wir führen verschiedene Materialtests durch, einschließlich Härteprüfung, Zugtests und chemische Zusammensetzungsanalyse.
Härtetests hilft uns, sicherzustellen, dass das Material die angemessene Härte hat, um den Lasten und Verschleiß standzuhalten. Zugprüfung misst die Stärke und Duktilität des Materials. Die Analyse der chemischen Zusammensetzung überprüft, ob das Material den angegebenen Standards entspricht.
Durch die Durchführung dieser Materialtests können wir die besten Materialien für unsere Kupplungen auswählen und sicherstellen, dass sie über die erforderlichen mechanischen Eigenschaften für verschiedene Anwendungen verfügen.
Abschluss
Als Lieferant von Power -Getriebekupplungen nehmen wir die Leistungstests sehr ernst. Durch eine Kombination aus Drehmomentübertragungstests, Fehlausrichtungskompensationstests, Vibrationsdämpfungstests, Ermüdungstests, Temperaturtests und Materialtests können wir sicherstellen, dass unsere Kupplungen den höchsten Qualitätsstandards entsprechen.
Wenn Sie auf dem Markt für hohe Leistungsübertragungskupplungen auf dem Markt sind, würden wir gerne mit Ihnen plaudern. Unser Expertenteam kann Ihnen helfen, die richtige Kopplung für Ihre spezifische Anwendung auszuwählen und alle Fragen zu beantworten, die Sie möglicherweise haben. Zögern Sie nicht, uns an eine Kaufdiskussion zu erreichen.
Referenzen
- Handbuch für Maschinenbau, CRC Press
- Standards für Stromübertragungskupplungen, ISO -Veröffentlichungen
